Yuneec H520E-RTK Wärmebild Drohnen Set E20TvX

Yuneec H520E-RTK inkl. E20Tvx Wärmebild-/Restlichtkamera - unser spektakulAIRes Paket für den professionellen Einsatz

Yuneec H520E-RTK Wärmebild Drohnen Set E20TvX

10.399,00

Yuneec H520E-RTK inkl. E20Tvx Wärmebild-/Restlichtkamera - unser spektakulAIRes Paket für den professionellen Einsatz

Verfügbar bei Nachbestellung

Artikelnummer: YUNH520ERTK-E20TVX Kategorien: ,

Beschreibung

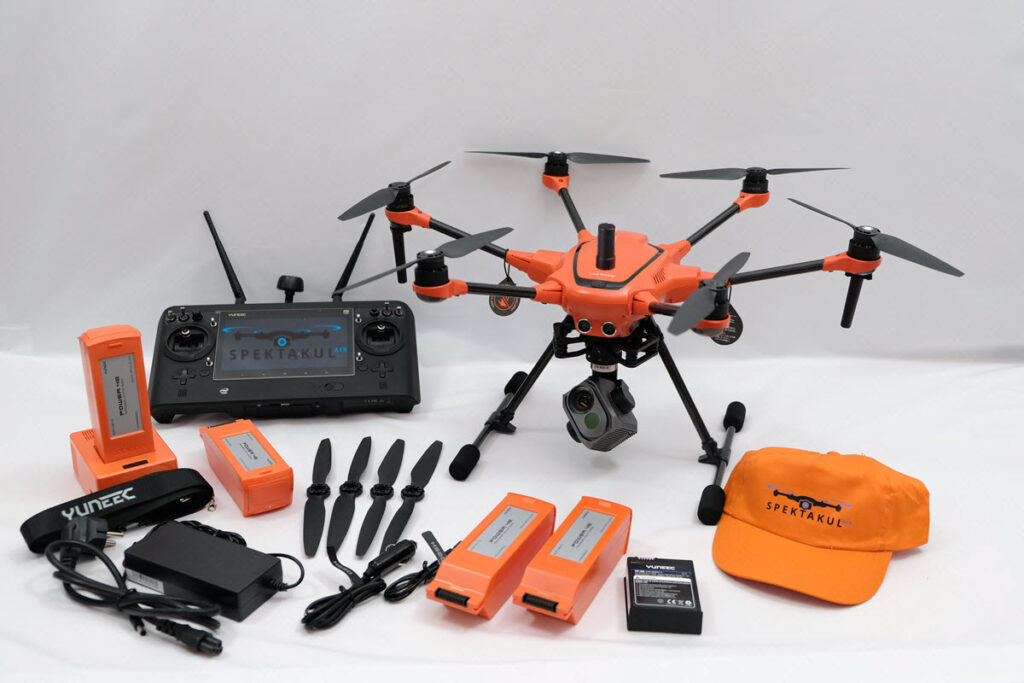

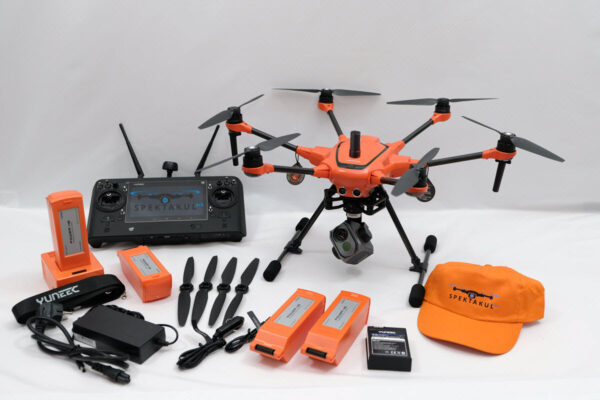

Unser Yuneec H520E-RTK Wärmebild Drohnen Set E20Tvx  ist ideal für Wärmebildsucheinsätze aus größerer Höhe (bis zu 80m) und in Umgebungen geeignet, für welche die RTK (Realtime Kinematics) Positionierung unerlässlich ist. Das Set und enthält neben dem Yuneec H520E-RTK Copter (standardmäßig mit Steuerung ST16E sowie zwei Akkus für H520E und einem Akku für die Steuerung ST16E) die Yuneec E20Tvx Radiometric Camera mit einer 640p Auflösung

Zusätzlich in unserem Profi Set enthalten sind zwei zusätzliche Akkus für den H520E sowie ein weiterer Akku für die Steuerung ST16E - damit werden noch längere Coptereinsätze möglich!

Zu jedem Drohnenset bekommen Sie bei uns eine persönliche Ersteinweisung zur

  • Bedienung der Steuerung
  • Missionsplanung
  • Einstellung aller Wärmebild-, Flug- und Kameraparameter

sowie dauerhaften Service bei Fragen zu unseren Drohnen

Gewicht mit Kamera bei ca. 2,3 Kg

Produktinformationen Yuneec Hexacopter H520E RTK

Eines der schnellsten RTK-Systeme der Welt

Der kommerzielle Hexacopter H520E erhält eines der schnellsten und zuverlässigsten RTK-Systeme der Welt. Vollständig in den H520E integriert, sorgt es für höchste Präzision und schnellstmöglich Einsatzbereitschaft auch unter schwierigen GPS-Bedingungen, wie Städten, Schluchten oder Wäldern. Dank Real Time Kinematics Satellitennavigation kann der neue H520E RTK in Zukunft zentimetergenau in der Luft stehen und so äußerst präzise wiederkehrende Fotos, ein schnelleres 3D Mapping sowie genauere, auch automatisierte, Inspektionsflüge durchführen.

2 Komponenten zur zentimetergenauen Positionsbestimmung

Das System arbeitet dabei mit 2 Komponenten, einem RTK-Modul an Bord des H520E und einer Basisstation. In unter 30 Sekunden erreicht es zentimetergenauigkeit, auch in Umgebungen mit schwachem GPS-Signal (immer in Bezug auf die Basisstation). Für absolute Zentimetergenauigkeit und für den Fall, dass Sie einmal keine Basisstation einsetzen können oder wollen, kann das System auch mit einem nationalen Referenzstationsnetzwerk (Netzwerk-RTK) betrieben werden (Netzwerk-RTK durch Drittanbieter, benötigt Internetverbindung z.B. über Handy-Hotspot, es können Zusatzkosten entstehen).

Real Time Kinematics - Anwendungsgebiete

Das RTK-System ist ein wichtiger Bestandteil kommerzieller Anwendungen, in denen höchste Präzision gefordert ist. Eine klassische Anwendung ist das 3D-Mapping, zum Beispiel mit Pix4D, Dronedeploy oder Altizure Software, bei dem mit Hilfe von RTK deutlich geringere Bildüberlappungen, also weniger Fotos und damit kürzere Flug- und Berechnungszeiten, notwendig sind. Darüber hinaus können Sie bei Inspektionen sehr viel näher an das gewünschte Objekt heran fliegen, weil die Drohne im Zentimeterbereich anstelle im Meterbereich genau bleibt – und dank seines Hexacopter-Designs, ist der H520E auch in windigen Umgebungen äußerst stabil und präzise. Diese Präzision ist auch ein großer Vorteil wenn es gilt mehrere Bilder, die an unterschiedlichen Tagen aufgenommen wurden, zu vergleichen, um zum Beispiel einen Baufortschritt zu dokumentieren.

Voll missionstauglich

Das System ist nicht nur hardwareseitig, sondern auch softwareseitig vollständig in den H520E integriert. Das heißt, Sie haben weiterhin den vollen Funktionsumfang der prämierten DataPilot Software, inklusive Missionsflügen, zu Ihrer Verfügung. Alle Daten, einschließlich Satellitendaten, werden aufgezeichnet. Damit ist der H520E RTK zusätzlich bereit für PPK (Post Processed Kinematics).

H520E RTK - Key Features

  • RTK (Real Time Kinematic) Modul zur zentimetergenauen Positionsbestimmung: 1 cm + ppm horizontal / 2 cm + ppm vertikal
  • Präzise Positionsbestimmung auch in anspruchsvollen GNSS-Umgebungen
  • Für ein schnelleres, präziseres Mapping (bspw. komplexe Vermessungen, Inspektionen, Kartierungen, 3D-Darstellung)
  • 5 Hz Update-Rate von Position, Beschleunigung und Zeit
  • Volle Integration in den H520E
  • Aufzeichnung aller Daten einschließlich Satellitendaten für PPK-Anwendung (Post Processed Kinematics)
  • Support von Konstellationen aus bis zu drei unterschiedlichen Satellitensystemen aus GPS, GLONASS, Galileo, BeiDou
  • Kompatibel mit allen YUNEEC H520E Kameras
  • Arbeitet mit Referenz-Netzwerk oder eigener Referenzstation

Zukunftsweisendes Hexacopter-System

Der H520E Hexacopter wurde speziell für kommerzielle Drohnen-Anwendungen entwickelt und gibt Rettungskräften, Inspekteuren, Polizei, Feuerwehr und Vermessungsteams ein vielseitiges Werkzeug an die Hand. Der H520E ist eine robuste, leitungsstarke und flexible UAV-Plattform, die sich ideal auf die individuellen Anforderungen anpassen lässt und somit eine Vielzahl von branchenspezifischen Anwendungen ermöglicht. Lange Flugzeiten und hochwertige Kamerasysteme mit eingebetteten GPS-Daten gestatten die schnelle und genaue Erfassung eines Gebietes, während der störungsfreie Präzisionskompass das Fliegen auch an bisher schwierig zu befliegenden Umgebungen ermöglicht. Neben der Leistungsfähigkeit und Flexibilität wurde bei der Entwicklung der Plattform besonders viel Wert auf die Flug- und Datensicherheit der Drohne gelegt.

Intelligentes Sicherheitskonzept

Der H520E wurde mit den höchsten Ansprüchen an Sicherheit und Funktionalität entwickelt. Das 6-Rotoren-System ermöglicht einen stabilen und sicheren Flug in dem es sicherstellt, dass der H520E auch bei Ausfall eines Rotors noch sicher weiterfliegen kann. Eingebaute Ultraschall-Sensoren lassen die Drohne Hindernisse erkennen und Kollisionen vermeiden, während der Akku bei zu niedriger Spannung Akkuwarnungen ausgibt und zuletzt in eine Fail-Safe-Funktion übergeht. Darüber hinaus ist der H520E mit einem redundanten Steuersignal, einer Return-Home und einer Geo-Fence Funktion, die dafür sorgt, dass sich die Drohne nicht über einen vom Nutzer vorgegebenen Radius entfernt, ausgestattet.

Umfangreiche DataPilot™ Software

Yuneecs DataPilot™ ist eine umfangreiche Softwarelösung zur Planung von Waypoint- und Survey-Missionen, die vollständig in die Hard- und Software des H520E-OFDM integriert ist. Die DataPilot™ App ermöglicht eine effiziente und konsistente Erstellung von Orthomaps, 3D-Scans und Kameraflügen mit wiederholbaren Flugstrecken ohne eine zusätzliche kostenintensive Software von Drittherstellern. Überwachungsflüge, Baumessungen, BIM-Komponenten, Unfallrekonstruktion, forensische Erfassungen, 3D-Scans, Orthomosaik und Foto-Stiches werden über das DataPilot-Interface mit hoher Präzision und Effizienz erstellt. Die DataPilot™ Software ist serienmäßig auf der ST16E Fernsteuerung installiert.

Offsite-Planung von Flugmissionen

Der DataPilot™ generiert automatisiert eine Flugroute zur Erfassung eines definierten Gebietes, inklusive Überlagerungen und gekreuzten Flugbahnen, für Präzisions-3D oder großformatige Bilder. Dabei kann der DataPilot™ Karten unterschiedlicher Provider verarbeiten und speichern um auch dort fliegen zu können, wo kein Internetzugang zur Verfügung steht. Die App stellt Tools für präzise Wegpunkte zur Verfügung, selbst wenn es kein aktuelles Kartenmaterial der Gegend gibt. Flugmissionen können zur späteren Nutzung gespeichert, und auch außerhalb des Einsatzgebietes geplant und vor Ort ausgeführt werden. Dieses Vorgehen ermöglicht eine Zeitplanung, eine gemeinsame Missionsplanung sowie die Archivierung von Missionen in einer Cloud oder im Firmennetzwerk.

Vielfältige Kameraoptionen

Dank seiner multiplen Zuladungsmöglichkeiten lässt sich der H520E-OFDM ganz einfach auf verschiedene Anwendungsgebiete anpassen. Aktuell stehen Nutzern die E10TX Thermalkamera, die E30ZX Zoom-Kamera sowie die E90X Foto-/VideoKamera zur Verfügung. Dank der Möglichkeit Sensoren in sekundenschnelle zu tauschen, wird die Downtime minimiert und die Produktivität verbessert. So kann eine Gimbal-Kamera-Kombination gegen eine andere getauscht werden, ohne dass der Copter dabei heruntergefahren werden muss.

Technische Daten:

DROHNE: ---------------
Gewicht: 1860g (Without camera)
Flugzeit: Bis zu 25 Min
Max. Flughöhe: 500 m
Akku: 4S 6200mAh Li Ion
Motoren: 730kV
Diagonale Länge: 520 mm
Max. Aufstiegsgeschwindigkeit: 5 m/s
Max. Sinkgeschwindigkeit: 3 m/s
Betriebstemperatur: 0°C - 40°C
Lagertemperatur: 10°C - 50°C
Sensor: Ultrasonic Sensor
FERNSTEUERUNG: ---------------
Betriebssystem: Android™
Anzahl der Kanäle: 16
Reichweite Steuersignal (optimale Bedingungen): 3.5km (Europe) / 6 km (FCC)
Frequency Band: 2.4 GHz
Videolinkauflösung: HD 720p

Produktinformationen Yuneec E20Tvx Radiometric Camera für H520E & H850

Wärmebildtechnik

Unsere neue E20Tvx Wärmebildkamera für die YUNEEC H520E & H850 Hexacopter wird mit einer Auflösung von 640x512 ausgeliefert und kann aufgrund ihrer radiometrischen Eigenschaften Temperaturdaten erfassen. Die Wärmebild- und Restlichtkamera hat eine 20-fach höhere Sensitivität als das menschliche Auge und ermöglicht qualitativ hochwertige Bilder auch im Dämmerlicht. Die E20Tvx ist sehr leicht und besitzt eine kompakte Bauform. Dank der hohen Auflösung ist diese Kamera die beste Wahl für gestochen scharfe Bilder.

Radiometrisch

Die E20Tvx ist eine radiometrische Wärmebildkamera, d.h. sie misst die Temperatur einer Oberfläche, indem die Intensität eines auf die Kamera auftreffenden Infrarotsignals interpretiert wird. Aufgrund dieser Eigenschaft können Temperaturdaten in jedem Pixel eines Bildes erfasst und gespeichert werden und mit Hilfe von Standardsoftware für weitere Berichte und Analysen aufbereitet werden.

Thermal image

Key Features:

  • Hochauflösende Wärmebildlösung mit Dualkamera.
  • Präzise Temperaturmessung und -anzeige.
  • Verschiedene Farbspektren erlauben eine gute Visualisierung von Wärmequellen.
  • Verschiebbare Temperaturdetektionsskalen zur Fokussierung auf relevante Bereiche.
  • Nachträgliche Bearbeitung/Analyse mit präzisen Werten.
  • Geeignet u.a. für Inspektionen (Gebäude, Solaranlagen, Stromleitungen), Brandbekämpfung, Such- und Rettungsaufgaben, Polizei- und Zollanwendungen.
  • Kamera ist kompatibel mit YUNEEC H520E und H850 Hexacopter

Gewicht Kamera: 358 g
GIMBAL: ---------------
Angular vibration range: ±0.02°
Controllable range: Tilt:-110°to 30° / Pan:±165°
Max. Angular velocity: Tilt:30°/s, Pan:120°/s
Betriebstemperatur: -10°C - 40°C
INFRARED PART: ---------------
Sichtfeld, diagonal: 41.4°
Sichtfeld: 33° x 26.6°
Empfindlichkeit: < 50 mK
Pixel pitch: 12um
LWIR-Wellenlänge: 8 - 14 μm
Frequency: Full Frame Rate: 25Hz
Fotoformat: JPEG
Videoformat: MP4
Temperature Compensation: Auto
Auflösung: 640x512
Temperaturmessbereich: High Gain -20°-150° Low Gain 100°-500°
OPTICAL PART: -----------
Sensor: 1/2.8" 2.13MP
Aperture: F2.8
Äquivalenzbrennweite: 23mm
Diagonal FOV: 90°
ISO-Bereich: 100-3200
Verschlusszeit: 1/30-1/8000s
Videoauflösung: 1920*1080p 60fps
