Beschreibung

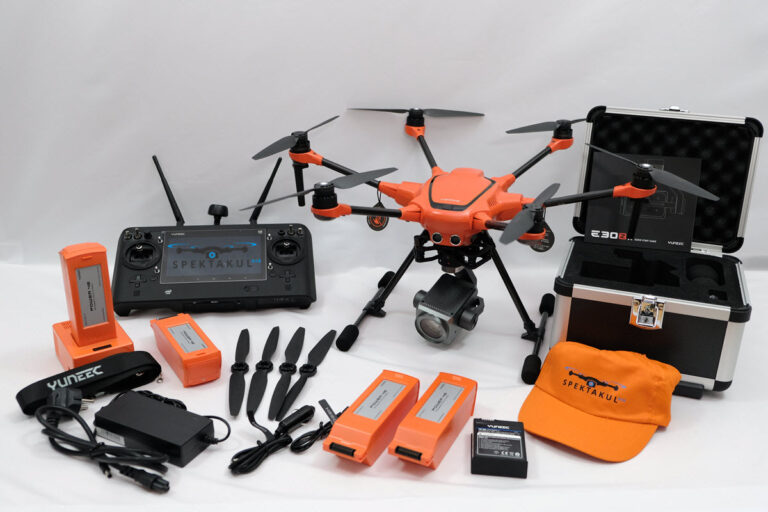

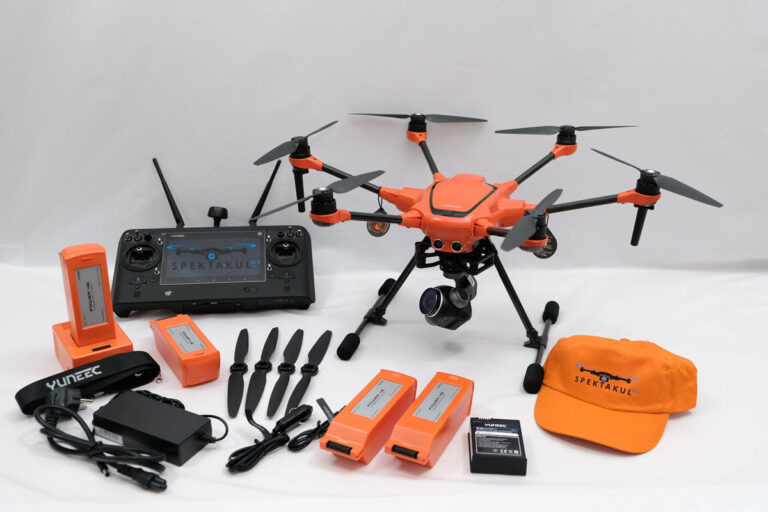

Unser Yuneec H520E Wärmebild Drohnen Set E20TvX "better fly" ist ideal für Wärmebildsucheinsätze aus größerer Höhe (80-100m) geeignet und enthält neben demYuneec H520E Copter (standardmäßig mit Steuerung ST16E sowie zwei Akkus für H520E und einem Akku für die Steuerung ST16E) dieYuneec E20Tvx Radiometric Camera mit einer 640p Auflösung
In all unseren "better fly" Paketen erhalten Sie zwei zusätzliche Akkus für den H520E sowie einen weiteren Akku für die Steuerung ST16E - damit werden noch längere Coptereinsätze möglich!
Wir beraten Sie gerne ausführlich und abgestimmt auf Ihre individuellen Copter-Anforderungen in Ihrem Anwendungsgebiet und führen Ihnen den H520E/H520E-RTK gerne auch persönlich vor. Kontaktieren Sie uns hierzu gerne jederzeit auch tel. über unsere Hotline +43 680 1522476
Zu jedem Drohnenset bekommen Sie bei uns eine persönliche Ersteinweisung zur
- Bedienung der Steuerung
- Missionsplanung
- Einstellung aller Wärmebild-, Flug- und Kameraparameter
sowie dauerhaften Service bei Fragen zu unseren Drohnen
Gewicht mit Kamera bei ca. 2,3 Kg
Produktinformationen Yuneec Hexacopter H520E
Zukunftsweisendes Hexacopter-System
Der H520E Hexacopter wurde speziell für kommerzielle Drohnen-Anwendungen entwickelt und gibt Rettungskräften, Inspekteuren, Polizei, Feuerwehr und Vermessungsteams ein vielseitiges Werkzeug an die Hand. Der H520E ist eine robuste, leitungsstarke und flexible UAV-Plattform, die sich ideal auf die individuellen Anforderungen anpassen lässt und somit eine Vielzahl von branchenspezifischen Anwendungen ermöglicht. Lange Flugzeiten und hochwertige Kamerasysteme mit eingebetteten GPS-Daten gestatten die schnelle und genaue Erfassung eines Gebietes, während der störungsfreie Präzisionskompass das Fliegen auch an bisher schwierig zu befliegenden Umgebungen ermöglicht. Neben der Leistungsfähigkeit und Flexibilität wurde bei der Entwicklung der Plattform besonders viel Wert auf die Flug- und Datensicherheit der Drohne gelegt.
Intelligentes Sicherheitskonzept
Der H520E wurde mit den höchsten Ansprüchen an Sicherheit und Funktionalität entwickelt. Das 6-Rotoren-System ermöglicht einen stabilen und sicheren Flug in dem es sicherstellt, dass der H520E auch bei Ausfall eines Rotors noch sicher weiterfliegen kann. Eingebaute Ultraschall-Sensoren lassen die Drohne Hindernisse erkennen und Kollisionen vermeiden, während der Akku bei zu niedriger Spannung Akkuwarnungen ausgibt und zuletzt in eine Fail-Safe-Funktion übergeht. Darüber hinaus ist der H520E mit einem redundanten Steuersignal, einer Return-Home und einer Geo-Fence Funktion, die dafür sorgt, dass sich die Drohne nicht über einen vom Nutzer vorgegebenen Radius entfernt, ausgestattet.
Umfangreiche DataPilot™ Software
Yuneecs DataPilot™ ist eine umfangreiche Softwarelösung zur Planung von Waypoint- und Survey-Missionen, die vollständig in die Hard- und Software des H520E-OFDM integriert ist. Die DataPilot™ App ermöglicht eine effiziente und konsistente Erstellung von Orthomaps, 3D-Scans und Kameraflügen mit wiederholbaren Flugstrecken ohne eine zusätzliche kostenintensive Software von Drittherstellern. Überwachungsflüge, Baumessungen, BIM-Komponenten, Unfallrekonstruktion, forensische Erfassungen, 3D-Scans, Orthomosaik und Foto-Stiches werden über das DataPilot-Interface mit hoher Präzision und Effizienz erstellt. Die DataPilot™ Software ist serienmäßig auf der ST16E Fernsteuerung installiert.
Offsite-Planung von Flugmissionen
Der DataPilot™ generiert automatisiert eine Flugroute zur Erfassung eines definierten Gebietes, inklusive Überlagerungen und gekreuzten Flugbahnen, für Präzisions-3D oder großformatige Bilder. Dabei kann der DataPilot™ Karten unterschiedlicher Provider verarbeiten und speichern um auch dort fliegen zu können, wo kein Internetzugang zur Verfügung steht. Die App stellt Tools für präzise Wegpunkte zur Verfügung, selbst wenn es kein aktuelles Kartenmaterial der Gegend gibt. Flugmissionen können zur späteren Nutzung gespeichert, und auch außerhalb des Einsatzgebietes geplant und vor Ort ausgeführt werden. Dieses Vorgehen ermöglicht eine Zeitplanung, eine gemeinsame Missionsplanung sowie die Archivierung von Missionen in einer Cloud oder im Firmennetzwerk.
Vielfältige Kameraoptionen
Dank seiner multiplen Zuladungsmöglichkeiten lässt sich der H520E-OFDM ganz einfach auf verschiedene Anwendungsgebiete anpassen. Aktuell stehen Nutzern die E10TX Thermalkamera, die E30ZX Zoom-Kamera sowie die E90X Foto-/VideoKamera zur Verfügung. Dank der Möglichkeit Sensoren in sekundenschnelle zu tauschen, wird die Downtime minimiert und die Produktivität verbessert. So kann eine Gimbal-Kamera-Kombination gegen eine andere getauscht werden, ohne dass der Copter dabei heruntergefahren werden muss.
YUNH520EEU
H520E mit 2 Akkus und ST16E Fernsteuerung
| Drohne | |
|---|---|
| Abfluggewicht | 1860 (ohne camera) |
| Flugzeit | up to 25 min |
| Diagonale Länge ohne Rotorblätter | 520 mm |
| Maximale Flughöhe | 500 m |
| Max. Starthöhe über dem Meeresspiegel | 5000 m |
| Maximale Aufstiegsgeschwindigkeit | 5 m/s |
| Maximale Sinkgeschwindigkeit | 3 m/s |
| Maximale Fluggeschwindigkeit | 14 m/s |
| Motoren | 730 kV |
| Akku | 4S 6200mAh Li Ionen |
| Betriebstemperatur | 0°C - 40°C |
| Lagertemperatur | -10℃ to 50℃ |
| Hindernisserkennung | |
|---|---|
| Sensor | Ultrasonic Sensor |
| Fluggeschwindigkeit | 4 m/s |
| Betriebsumgebung | Height＞1.5m, Distance to obstacles＜5m |
| Fernsteuerung | |
|---|---|
| Betriebssystem | Android™ |
| Anzahl der Kanäle | 16 |
| Reichweite Steuersignal (optimale Bedingungen) | 3.5 km (Europe) / 6km (FCC) |
| Frequenzband | 2.4 GHz |
| Videolink Frequenzband | 2.4 GHz |
| Videolinkauflösung | 720p |
| LCD Bildschirm Größe | 7" |
| Flugsystem Telemetriedaten auf Display (OSD) | Yes |
| Akku | 3.6V 8700mAh 31.32Wh Li-ion |
| Betriebstemperatur | 0°C - 40°C (32-104°F) |
Produktinformationen Yuneec E20Tvx Radiometric Camera für H520E & H850
Unsere neue E20Tvx Wärmebildkamera für die YUNEEC H520E & H850 Hexacopter wird mit einer Auflösung von 640x512 ausgeliefert und kann aufgrund ihrer radiometrischen Eigenschaften Temperaturdaten erfassen. Die Wärmebild- und Restlichtkamera hat eine 20-fach höhere Sensitivität als das menschliche Auge und ermöglicht qualitativ hochwertige Bilder auch im Dämmerlicht. Die E20Tvx ist sehr leicht und besitzt eine kompakte Bauform. Dank der hohen Auflösung ist diese Kamera die beste Wahl für gestochen scharfe Bilder.
Radiometrisch
Die E20Tvx ist eine radiometrische Wärmebildkamera, d.h. sie misst die Temperatur einer Oberfläche, indem die Intensität eines auf die Kamera auftreffenden Infrarotsignals interpretiert wird. Aufgrund dieser Eigenschaft können Temperaturdaten in jedem Pixel eines Bildes erfasst und gespeichert werden und mit Hilfe von Standardsoftware für weitere Berichte und Analysen aufbereitet werden.
Key Features:
- Hochauflösende Wärmebildlösung mit Dualkamera.
- Präzise Temperaturmessung und -anzeige.
- Verschiedene Farbspektren erlauben eine gute Visualisierung von Wärmequellen.
- Verschiebbare Temperaturdetektionsskalen zur Fokussierung auf relevante Bereiche.
- Nachträgliche Bearbeitung/Analyse mit präzisen Werten.
- Geeignet u.a. für Inspektionen (Gebäude, Solaranlagen, Stromleitungen), Brandbekämpfung, Such- und Rettungsaufgaben, Polizei- und Zollanwendungen.
- Kamera ist kompatibel mit YUNEEC H520E und H850 Hexacopter
| Gewicht Kamera: | 358 g |
| GIMBAL: | --------------- |
| Angular vibration range: | ±0.02° |
| Controllable range: | Tilt：-110°to 30° / Pan：±165° |
| Max. Angular velocity: | Tilt:30°/s, Pan:120°/s |
| Betriebstemperatur: | -10°C - 40°C |
| INFRARED PART: | --------------- |
| Sichtfeld, diagonal: | 41.4° |
| Sichtfeld: | 33° x 26.6° |
| Empfindlichkeit: | < 50 mK |
| Pixel pitch: | 12um |
| LWIR-Wellenlänge: | 8 - 14 μm |
| Frequency: | Full Frame Rate: 25Hz |
| Fotoformat: | JPEG |
| Videoformat: | MP4 |
| Temperature Compensation: | Auto |
| Auflösung: | 640x512 |
| Temperaturmessbereich: | High Gain -20°-150° Low Gain 100°-500° |
| OPTICAL PART: | ----------- |
| Sensor: | 1/2.8" 2.13MP |
| Aperture: | F2.8 |
| Äquivalenzbrennweite: | 23mm |
| Diagonal FOV: | 90° |
| ISO-Bereich: | 100-3200 |
| Verschlusszeit: | 1/30-1/8000s |
| Videoauflösung: | 1920*1080p 60fps |
